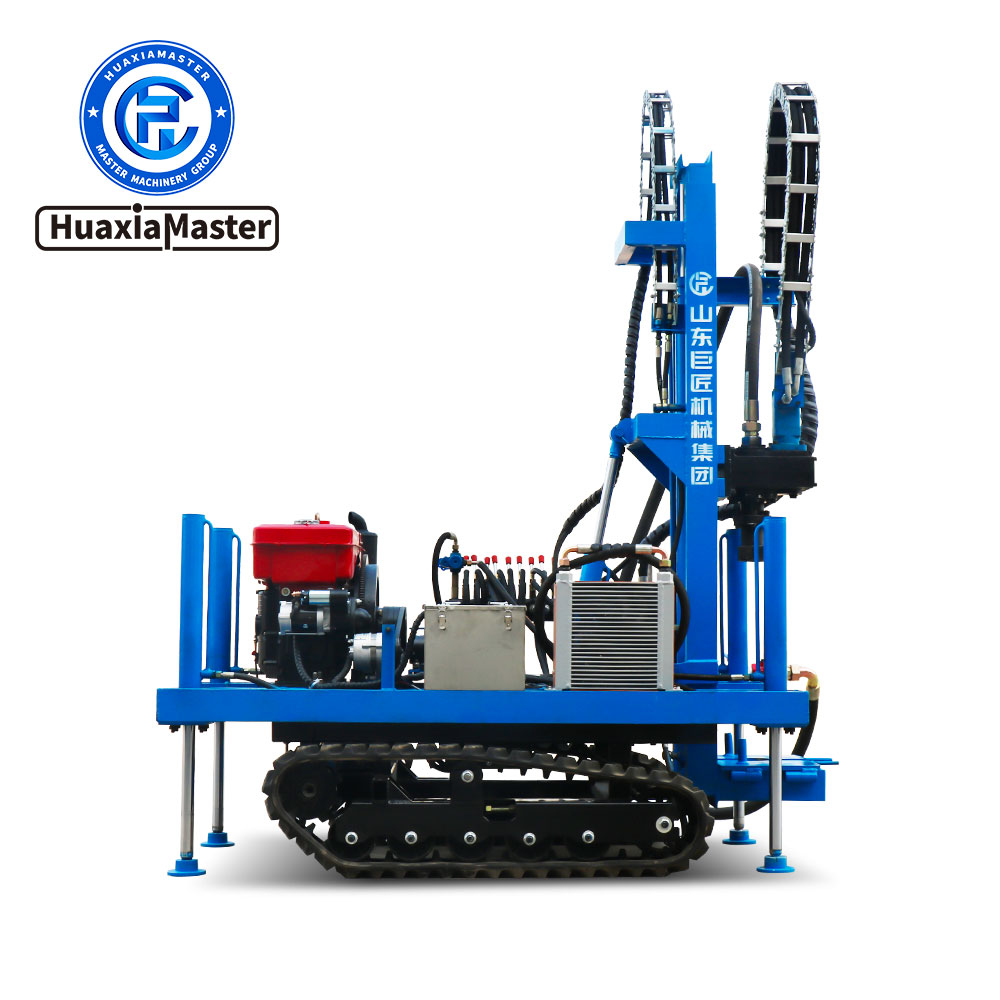

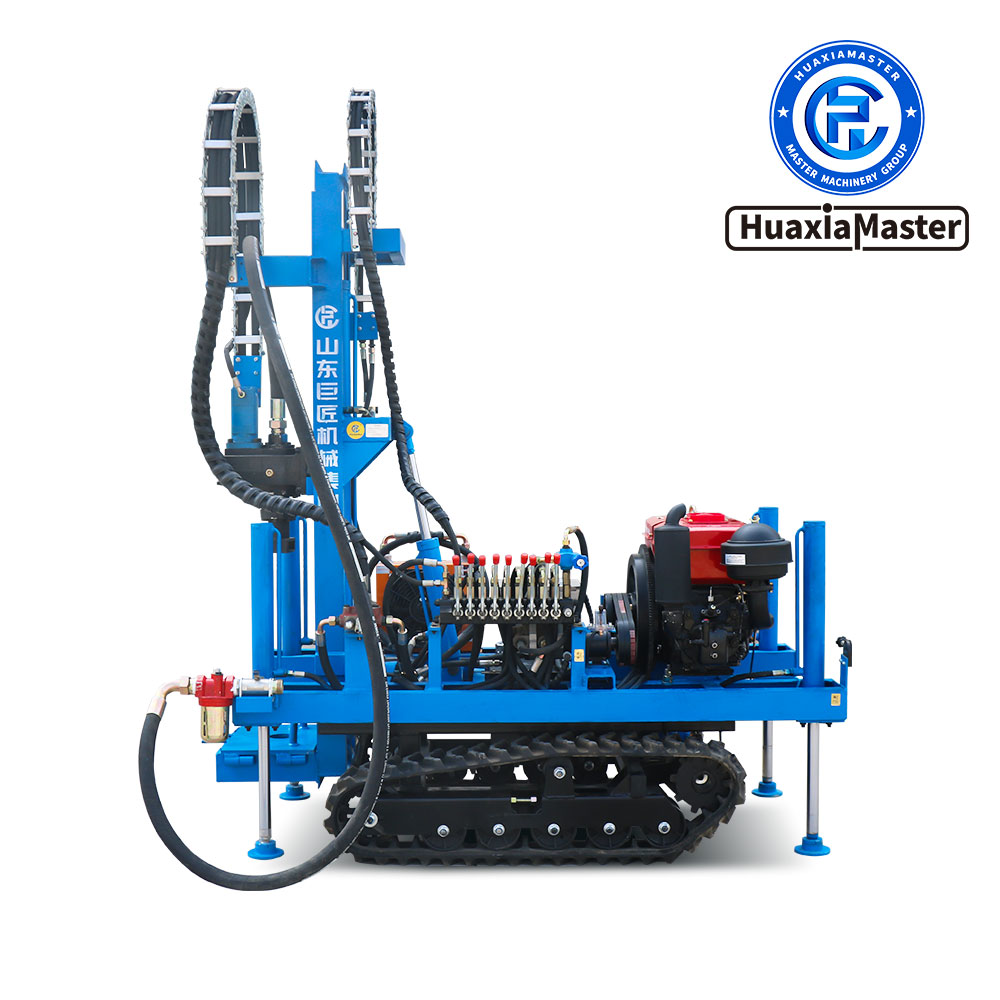

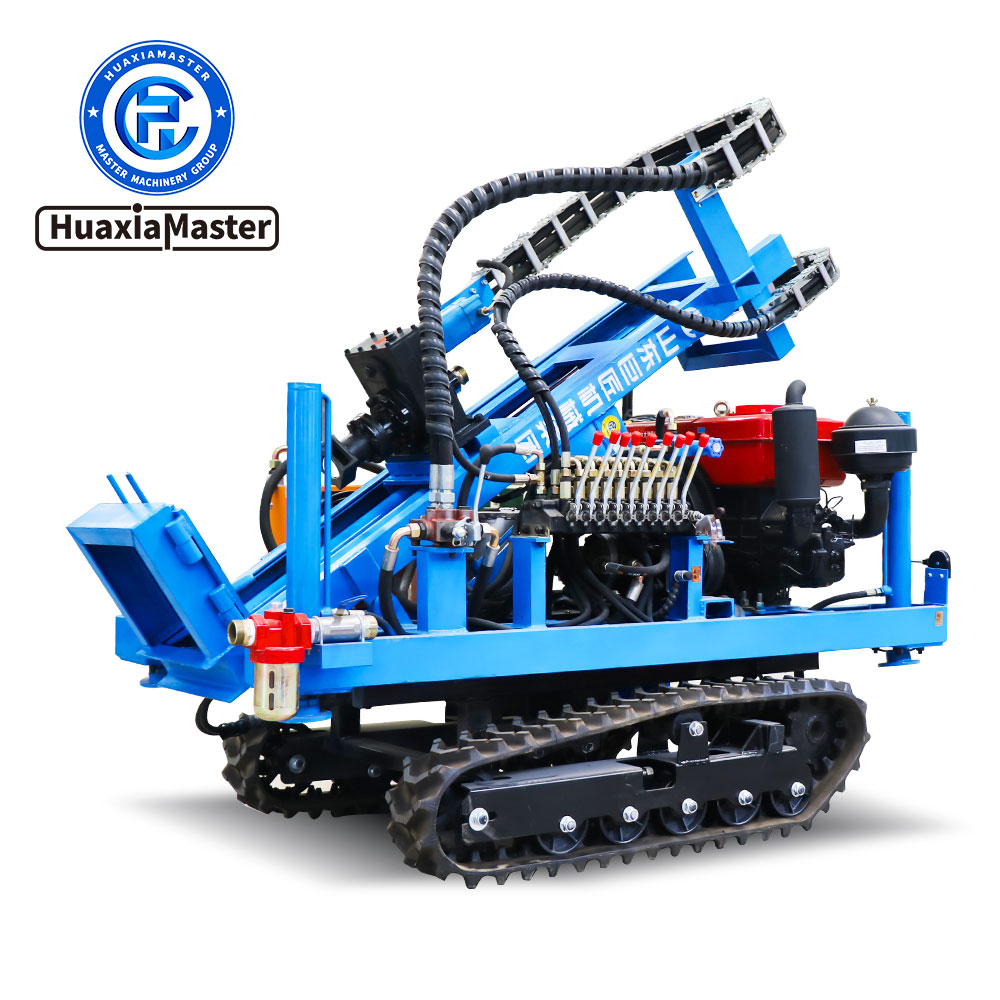

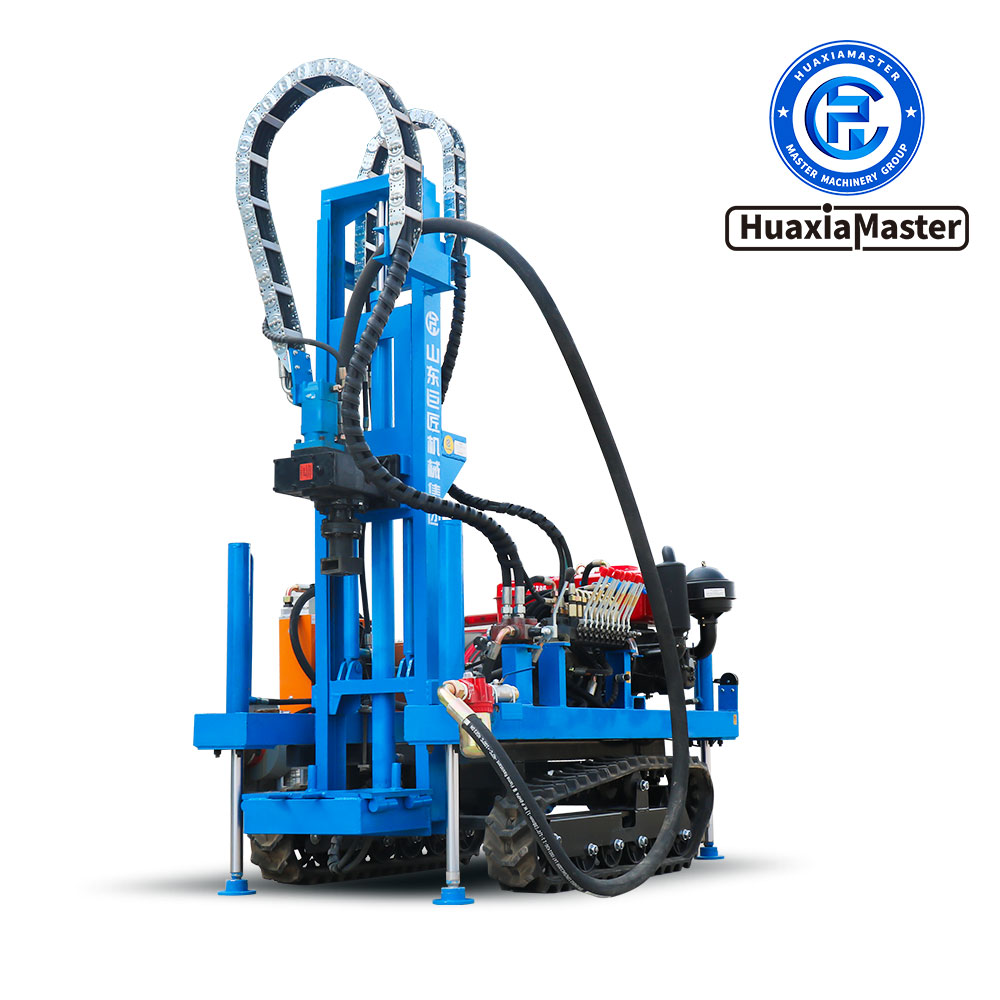

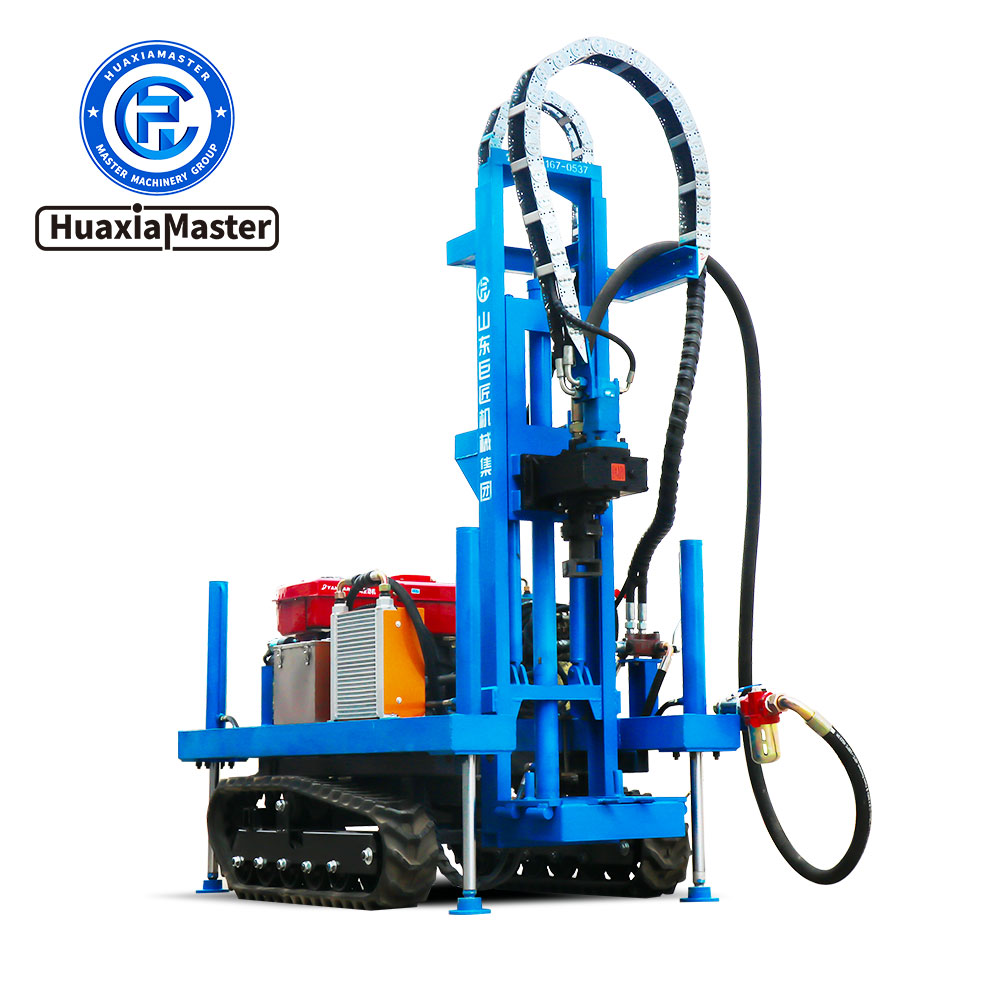

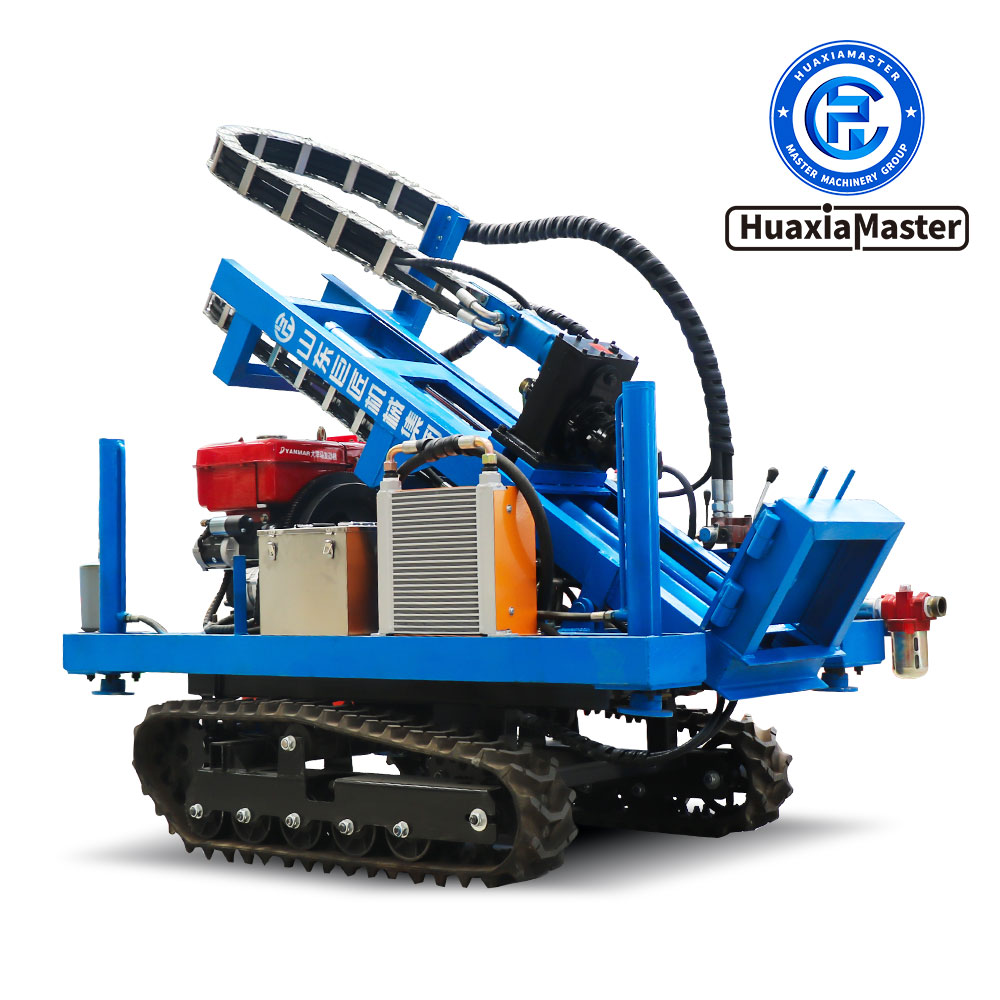

KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling Rig
1. Introduction to KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling Rig
KQZDX series crawler air-hydraulic linkage down-the-hole drilling rig is a highly efficient and flexible small open-pit crawler rock drilling equipment. It uses compressed air to drive the impactor to generate high-frequency impact force on the drill bit. At the same time, the hydraulic motor drives the drill bit to rotate at high speed to achieve efficient rock crushing. It can adapt to a wide range of strata from soft rock to extremely hard rock. It is mainly used in open-pit mine blasting holes, large-scale stone engineering, water conservancy and hydropower construction and other fields.
2. Features of KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling Rig
2.1 Equipped with crawler walking chassis, no need for manual movement, making it more convenient to move the machine.
2.2 The drilling rig is advanced and lifted by hydraulic cylinder, which makes the work more efficient.
2.3 The drilling frame angle can be adjusted to achieve 35-90° multi-angle drilling construction.
2.4 The power head can rotate forward, reverse and inching to meet various construction requirements.
2.5 The drilling rig is simple and easy to learn, and novices can quickly get started, reducing dependence on manual labor.
2.6 Made of high-strength materials, it has good wear resistance and impact resistance, reducing the cost of repairing and replacing equipment.
3. Parameters of KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling Rig
Category Specifications
Drilling rig category
Crawler Type Air-hydraulic Down-the-hole Drilling Rig
Drilling rig model
KQZDX-150Y
KQZDX-180Y
KQZDX-200Y
KQZDX-300Y
Performance parameters
Applicable rock
F=6~20
Drilling diameter
50~200mm
Drilling depth
20-50m
50m
Drilling speed
0-140r/min
Maximum propulsion force
2000N
6000N
Advancement
1500mm
2500mm
Lifting height
2800mm
3800mm
Machine parameters
Chassis
Rubber crawler hydraulic walking chassis
Machine power
Motor
Single cylinder 680 diesel engine
Four-cylinder diesel engine
power
11kW/380V
15kW/380V
23.5kW
51kW
Vehicle weight
920KG Quantity Ship to Country UAE Afghanistan Albania Algeria American Samoa Andorra Angola Anguilla Antarctica Antigua and Barbuda Argentina Armenia Aruba Australia Austria Azerbaijan Bahamas Bahrain Bangladesh Barbados Belarus (Belarus) Belgium Belize Pinyin Bermuda Bhutan Bolivia Bosnia and Herzegovina Botswana Bouvet Island Brazil British Indian Ocean Territory British Virgin Islands Brunei Bulgaria Burkina Faso Burundi Campodia Cameroon Canada island of Cape Verde Cayman Islands Central African Republic Chad Chile China Christmas Island Cocos (Keeling) Columbia Comoros Congo Cook Islands Costa Rica Croatia Cuba Cyprus Czech Republic Democratic Republic of Congo Denmark Djibouti Dominica Dominican Republic East Timor Ecuador Egypt El Salvador Equatorial Guinea Eritrea Estonia Ethiopia Falkland Islands Faroe Islands United States of Micronesia Fiji Finland France French Guiana French Polynesia Gabon Gambia Georgia Germany Ghana Gibraltar Greece Greenland Grenada GUADALUPE Guam Guatemala Guinea Guinea - Bissau French Guiana Haiti Heard Island and McDonald Islands Honduras Hong Kong Hungary (Hungary) Iceland India Indonesia Iran Iraq Ireland Italy Ivory Coast Jamaica Japan Jordan Kazakhstan Kenya Kiribati Islands Kuwait Kyrgyzstan Laos Latvia Lebanon Lesotho Liberia Libya Liechtenstein Lithuania Luxembourg Macao Macedonia Madagascar Malawi Malaysia Maldives Mali Malta Marshall Islands Martinique Mauritania Mauritius Mayotte Mexico Moldova Monaco Mongolia Montserrat Morocco Mozambique Myanmar Namibia Nauru Nepal Netherlands Netherlands Antilles New Caledonia New Zealand Nicaragua Niger Nigeria Niue Norfolk Island North Korea Northern Mariana Islands Norway Oman Pakistan Palau Palestine Panama Papua New Guinea Paraguay Peru Philippines Poland Portugal Puerto Rico Qatar Reunion Romania Russia Rwanda St Helena and dependencies St. Kitts and Nevis St. Lucia St. Pierre and Macuellon St. Vincent and the Grenadines Samoa San Marino Sao Tome and Principe Saudi Arabia Senegal Seychelles Sierra Leone Singapore Slovakia Slovenia Solomon Islands Somalia South Africa South Korea Spain Sri Lanka Sudan Suriname Svalbard and Jan Mayen Swaziland Sweden Switzerland Syria Taiwan Tajikistan Tanzania Thailand Togo Tokelau Tonga Trinidad and Tobago Tunisia Turkey Turkmenistan Turks and Caicos Islands Tuvalu Uganda Ukraine United Kingdom United States Minor Outlying Islands of the United States Uruguay U.S. Virgin Islands Uzbekistan Vanuatu Vatican City Venezuela Vietnam Wallis and Futuna Western Sahara Yemen Zambia Zimbabwe North Carolina Isle of Man United Kingdom Republic of Kosovo Add to container Request For Quotation China Member since : 16-Jun-2025 SHANDONG MASTER MACHINERY GROUP CO., LTD. Basic Member Whatsapp GO TO STORE Request for quotation SUCCESS You've submitted your Request For Quotation Successfully Already submit You already submitted your Request For Quotation for this product before Quantity Ship to Country UAE Afghanistan Albania Algeria American Samoa Andorra Angola Anguilla Antarctica Antigua and Barbuda Argentina Armenia Aruba Australia Austria Azerbaijan Bahamas Bahrain Bangladesh Barbados Belarus (Belarus) Belgium Belize Pinyin Bermuda Bhutan Bolivia Bosnia and Herzegovina Botswana Bouvet Island Brazil British Indian Ocean Territory British Virgin Islands Brunei Bulgaria Burkina Faso Burundi Campodia Cameroon Canada island of Cape Verde Cayman Islands Central African Republic Chad Chile China Christmas Island Cocos (Keeling) Columbia Comoros Congo Cook Islands Costa Rica Croatia Cuba Cyprus Czech Republic Democratic Republic of Congo Denmark Djibouti Dominica Dominican Republic East Timor Ecuador Egypt El Salvador Equatorial Guinea Eritrea Estonia Ethiopia Falkland Islands Faroe Islands United States of Micronesia Fiji Finland France French Guiana French Polynesia Gabon Gambia Georgia Germany Ghana Gibraltar Greece Greenland Grenada GUADALUPE Guam Guatemala Guinea Guinea - Bissau French Guiana Haiti Heard Island and McDonald Islands Honduras Hong Kong Hungary (Hungary) Iceland India Indonesia Iran Iraq Ireland Italy Ivory Coast Jamaica Japan Jordan Kazakhstan Kenya Kiribati Islands Kuwait Kyrgyzstan Laos Latvia Lebanon Lesotho Liberia Libya Liechtenstein Lithuania Luxembourg Macao Macedonia Madagascar Malawi Malaysia Maldives Mali Malta Marshall Islands Martinique Mauritania Mauritius Mayotte Mexico Moldova Monaco Mongolia Montserrat Morocco Mozambique Myanmar Namibia Nauru Nepal Netherlands Netherlands Antilles New Caledonia New Zealand Nicaragua Niger Nigeria Niue Norfolk Island North Korea Northern Mariana Islands Norway Oman Pakistan Palau Palestine Panama Papua New Guinea Paraguay Peru Philippines Poland Portugal Puerto Rico Qatar Reunion Romania Russia Rwanda St Helena and dependencies St. Kitts and Nevis St. Lucia St. Pierre and Macuellon St. Vincent and the Grenadines Samoa San Marino Sao Tome and Principe Saudi Arabia Senegal Seychelles Sierra Leone Singapore Slovakia Slovenia Solomon Islands Somalia South Africa South Korea Spain Sri Lanka Sudan Suriname Svalbard and Jan Mayen Swaziland Sweden Switzerland Syria Taiwan Tajikistan Tanzania Thailand Togo Tokelau Tonga Trinidad and Tobago Tunisia Turkey Turkmenistan Turks and Caicos Islands Tuvalu Uganda Ukraine United Kingdom United States Minor Outlying Islands of the United States Uruguay U.S. Virgin Islands Uzbekistan Vanuatu Vatican City Venezuela Vietnam Wallis and Futuna Western Sahara Yemen Zambia Zimbabwe North Carolina Isle of Man United Kingdom Republic of Kosovo Add to container Request For Quotation Mine Drilling Rig KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling Rig AED 14,680.00 / Unit Availability: in stock Highlights : Min Order : 1 Country of shipping : China Safe and secure payments using Abraa safe trade systems Item Details Product Specification Brand HUAXIAMASTER Product Descriptions KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling Rig1. Introduction to KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling RigKQZDX series crawler air-hydraulic linkage down-the-hole drilling rig is a highly efficient and flexible small open-pit crawler rock drilling equipment. It uses compressed air to drive the impactor to generate high-frequency impact force on the drill bit. At the same time, the hydraulic motor drives the drill bit to rotate at high speed to achieve efficient rock crushing. It can adapt to a wide range of strata from soft rock to extremely hard rock. It is mainly used in open-pit mine blasting holes, large-scale stone engineering, water conservancy and hydropower construction and other fields.2. Features of KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling Rig2.1 Equipped with crawler walking chassis, no need for manual movement, making it more convenient to move the machine.2.2 The drilling rig is advanced and lifted by hydraulic cylinder, which makes the work more efficient.2.3 The drilling frame angle can be adjusted to achieve 35-90° multi-angle drilling construction.2.4 The power head can rotate forward, reverse and inching to meet various construction requirements.2.5 The drilling rig is simple and easy to learn, and novices can quickly get started, reducing dependence on manual labor.2.6 Made of high-strength materials, it has good wear resistance and impact resistance, reducing the cost of repairing and replacing equipment.3. Parameters of KQZDX Series Crawler Type Air-hydraulic Linkage Down-the-hole Drilling RigCategory SpecificationsDrilling rig categoryCrawler Type Air-hydraulic Down-the-hole Drilling RigDrilling rig modelKQZDX-150YKQZDX-180YKQZDX-200YKQZDX-300YPerformance parametersApplicable rockF=6~20F=6~20F=6~20F=6~20Drilling diameter50~200mm50~200mm50~200mm50~200mmDrilling depth20-50m20-50m20-50m50mDrilling speed0-140r/min0-140r/min0-140r/min0-140r/minMaximum propulsion force2000N2000N2000N6000NAdvancement1500mm1500mm1500mm2500mmLifting height2800mm2800mm2800mm3800mmMachine parametersChassisRubber crawler hydraulic walking chassisRubber crawler hydraulic walking chassisRubber crawler hydraulic walking chassisRubber crawler hydraulic walking chassisMachine powerMotorMotorSingle cylinder 680 diesel engineFour-cylinder diesel enginepower11kW/380V15kW/380V23.5kW51kWVehicle weight920KG No Feedbacks yet. Please login to review this product. \ Your Rating Your Rating Submit Similar Products MOQ 1 PCs Air Reverse Circulation Rock ... AED 53,875.60 MOQ 1 PCs Convenient handling of high ... AED 53,875.60 MOQ 1 PCs Exploration sampling drill rig AED 53,875.60 MOQ 1 PCs KQZD Series Down-the-hole ... AED 53,875.60 MOQ 1 PCs GFCY Series Photovoltaic ... AED 53,875.60 MOQ 1 PCs Geological exploration ... AED 53,875.60 MOQ 1 PCs Car-mountedMillstone water ... AED 53,875.60 MOQ 1 PCs Wireless connectivityWater ... AED 53,875.60 MOQ 1 PCs XYD-3 crawler hydraulic core ... AED 56,569.38 MOQ 1 PCs ZLJ Series Grouting ... AED 53,875.60 Product Added To Container Successfuly ! View Container An error occured while adding the product please try again later ! You can't order less than 1 χ Abraa - Request For Quotation Form Hi! you can send a Request For Quotation now :) Email Address Full Name Mobile Number Quantity Needed Message χ Welcome to Abraa - Happy to Help Hi! we are here to help you ! Get started :) Email Address Full Name Mobile Number Message Request for Quotation x Full Name * Email * Country * UAE Afghanistan Albania Algeria American Samoa Andorra Angola Anguilla Antarctica Antigua and Barbuda Argentina Armenia Aruba Australia Austria Azerbaijan Bahamas Bahrain Bangladesh Barbados Belarus (Belarus) Belgium Belize Pinyin Bermuda Bhutan Bolivia Bosnia and Herzegovina Botswana Bouvet Island Brazil British Indian Ocean Territory British Virgin Islands Brunei Bulgaria Burkina Faso Burundi Campodia Cameroon Canada island of Cape Verde Cayman Islands Central African Republic Chad Chile China Christmas Island Cocos (Keeling) Columbia Comoros Congo Cook Islands Costa Rica Croatia Cuba Cyprus Czech Republic Democratic Republic of Congo Denmark Djibouti Dominica Dominican Republic East Timor Ecuador Egypt El Salvador Equatorial Guinea Eritrea Estonia Ethiopia Falkland Islands Faroe Islands United States of Micronesia Fiji Finland France French Guiana French Polynesia Gabon Gambia Georgia Germany Ghana Gibraltar Greece Greenland Grenada GUADALUPE Guam Guatemala Guinea Guinea - Bissau French Guiana Haiti Heard Island and McDonald Islands Honduras Hong Kong Hungary (Hungary) Iceland India Indonesia Iran Iraq Ireland Italy Ivory Coast Jamaica Japan Jordan Kazakhstan Kenya Kiribati Islands Kuwait Kyrgyzstan Laos Latvia Lebanon Lesotho Liberia Libya Liechtenstein Lithuania Luxembourg Macao Macedonia Madagascar Malawi Malaysia Maldives Mali Malta Marshall Islands Martinique Mauritania Mauritius Mayotte Mexico Moldova Monaco Mongolia Montserrat Morocco Mozambique Myanmar Namibia Nauru Nepal Netherlands Netherlands Antilles New Caledonia New Zealand Nicaragua Niger Nigeria Niue Norfolk Island North Korea Northern Mariana Islands Norway Oman Pakistan Palau Palestine Panama Papua New Guinea Paraguay Peru Philippines Poland Portugal Puerto Rico Qatar Reunion Romania Russia Rwanda St Helena and dependencies St. Kitts and Nevis St. Lucia St. Pierre and Macuellon St. Vincent and the Grenadines Samoa San Marino Sao Tome and Principe Saudi Arabia Senegal Seychelles Sierra Leone Singapore Slovakia Slovenia Solomon Islands Somalia South Africa South Korea Spain Sri Lanka Sudan Suriname Svalbard and Jan Mayen Swaziland Sweden Switzerland Syria Taiwan Tajikistan Tanzania Thailand Togo Tokelau Tonga Trinidad and Tobago Tunisia Turkey Turkmenistan Turks and Caicos Islands Tuvalu Uganda Ukraine United Kingdom United States Minor Outlying Islands of the United States Uruguay U.S. Virgin Islands Uzbekistan Vanuatu Vatican City Venezuela Vietnam Wallis and Futuna Western Sahara Yemen Zambia Zimbabwe North Carolina Isle of Man United Kingdom Republic of Kosovo Phone * Submit Resend Fill information to continue x Full Name * Email * Country * UAE Afghanistan Albania Algeria American Samoa Andorra Angola Anguilla Antarctica Antigua and Barbuda Argentina Armenia Aruba Australia Austria Azerbaijan Bahamas Bahrain Bangladesh Barbados Belarus (Belarus) Belgium Belize Pinyin Bermuda Bhutan Bolivia Bosnia and Herzegovina Botswana Bouvet Island Brazil British Indian Ocean Territory British Virgin Islands Brunei Bulgaria Burkina Faso Burundi Campodia Cameroon Canada island of Cape Verde Cayman Islands Central African Republic Chad Chile China Christmas Island Cocos (Keeling) Columbia Comoros Congo Cook Islands Costa Rica Croatia Cuba Cyprus Czech Republic Democratic Republic of Congo Denmark Djibouti Dominica Dominican Republic East Timor Ecuador Egypt El Salvador Equatorial Guinea Eritrea Estonia Ethiopia Falkland Islands Faroe Islands United States of Micronesia Fiji Finland France French Guiana French Polynesia Gabon Gambia Georgia Germany Ghana Gibraltar Greece Greenland Grenada GUADALUPE Guam Guatemala Guinea Guinea - Bissau French Guiana Haiti Heard Island and McDonald Islands Honduras Hong Kong Hungary (Hungary) Iceland India Indonesia Iran Iraq Ireland Italy Ivory Coast Jamaica Japan Jordan Kazakhstan Kenya Kiribati Islands Kuwait Kyrgyzstan Laos Latvia Lebanon Lesotho Liberia Libya Liechtenstein Lithuania Luxembourg Macao Macedonia Madagascar Malawi Malaysia Maldives Mali Malta Marshall Islands Martinique Mauritania Mauritius Mayotte Mexico Moldova Monaco Mongolia Montserrat Morocco Mozambique Myanmar Namibia Nauru Nepal Netherlands Netherlands Antilles New Caledonia New Zealand Nicaragua Niger Nigeria Niue Norfolk Island North Korea Northern Mariana Islands Norway Oman Pakistan Palau Palestine Panama Papua New Guinea Paraguay Peru Philippines Poland Portugal Puerto Rico Qatar Reunion Romania Russia Rwanda St Helena and dependencies St. Kitts and Nevis St. Lucia St. Pierre and Macuellon St. Vincent and the Grenadines Samoa San Marino Sao Tome and Principe Saudi Arabia Senegal Seychelles Sierra Leone Singapore Slovakia Slovenia Solomon Islands Somalia South Africa South Korea Spain Sri Lanka Sudan Suriname Svalbard and Jan Mayen Swaziland Sweden Switzerland Syria Taiwan Tajikistan Tanzania Thailand Togo Tokelau Tonga Trinidad and Tobago Tunisia Turkey Turkmenistan Turks and Caicos Islands Tuvalu Uganda Ukraine United Kingdom United States Minor Outlying Islands of the United States Uruguay U.S. Virgin Islands Uzbekistan Vanuatu Vatican City Venezuela Vietnam Wallis and Futuna Western Sahara Yemen Zambia Zimbabwe North Carolina Isle of Man United Kingdom Republic of Kosovo Phone * Welcome to Abraa ! Subscribe now to receive the Abraa Newsletter with latest products, best offers and current deals directly to your email ! SUBSCRIBE We'll never share your email address with a third-party.
Availability: in stock
Safe and secure payments using Abraa safe trade systems
920KG
